硬質棉設備/硬質棉生產線
3.8m硬質棉生產線簡介
工藝流程:
混料機一開松機一給棉機一梳理機一鋪網機一硬質棉烘房一成卷機
二.設備配置:
1. HLJ.2m混料機 1臺
2. KSJ-1.3m精開松機 1臺
3. GMJ-1.7m給棉機 1臺
4. SLJ-1.85m畢.錫林雙道夫雙雜亂梳理機 1臺
5. PWJ-2.OmX4m(出網寬度)鋪網機 1臺
6. PJJ-3.8mx8m(高溫區長度)硬質棉烘房 1臺
7. CJJ-3.8m成卷機 1臺
單機簡介

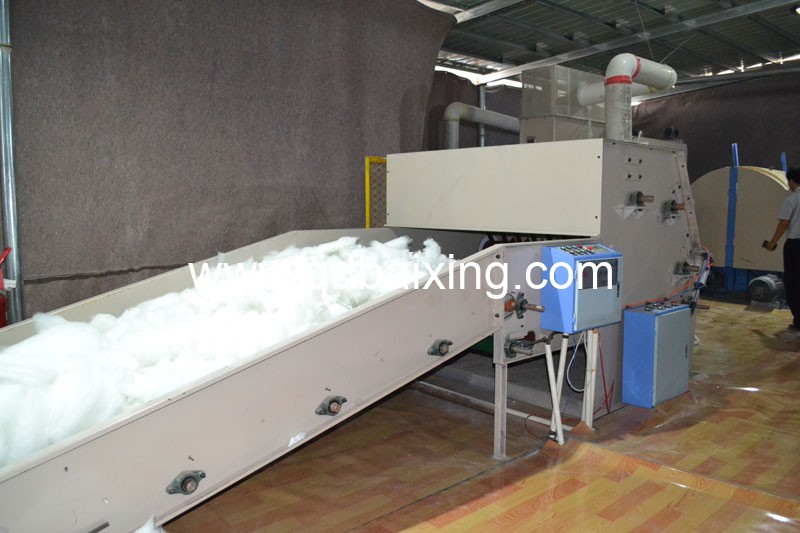

1.HLJ-2混料機
由旋轉式攪拌桿和輥進行開松混合,木簾輸送。輥筒直徑260,并進行動靜平衡處理,原材料混料均勻后制動輸送給開松機。特點是混料均勻并制動輸送給開松機,減少勞動力,大大提高了產品質量,并降低成本。
主要技術參數:
(1) 機幅: 2000mm
(2) 開松輥轉速:600r/m in
(3) 臺時產量:150-400kg/h
(4) 功 率:7kw
(5) 擺線針輪減速機
2.KSJ-1.3m開松機
梳針板開松,原料由混料機供給,喂入方式制動。風機輸送,喂入為木簾,喂入由給棉機f光電控制,喂入用兩個溝槽羅拉,并有兩個彈簧加壓。開松輥直符Q1600,并進行動靜平衡處理,帶有輸送風道和強磁鐵。
主要技術參數:
(1)機幅:1300mm
(2)開松輥轉速:700r/min
(3)臺時產量:1 50-300kg/h
(4)功率:10.5kw
3.GMJ-1.7m給棉機
仿臺是給棉機結構,兩道光電控制: 道根據儲棉倉的儲棉量控制開松機,另一道根據震動倉的棉量控制角釘簾。儲棉倉,震動倉的儲棉量可調結。通過震動板和光電的控制使給棉機能定量,均勻地輸送給梳理機。平簾和斜簾為皮簾子。
主要技術參數:
(1)機幅:1700mm
(2)功率:3.3kw
(3)臺時產量:150-250kg/h
4.SLJ-1.85m單錫林雙道夫雙雜亂梳理機
該機為單錫林、雙道夫、四雜亂、羅拉剝?nèi)?。氍個梳理點。該機所有輥簡都經調質和定性處理后,再精密加工。墻板由鑄鐵加工而成,針布采用國產優質針布。該機具有分梳能力強,產量高等優點。
主要技術參數:
(1)機幅:1850mm
(2)功率:20kw
(3)臺時產量:150-250kg/h
(4)錫林直徑:1230mm
(5)道大直徑:492mm
(6)雜亂直徑:295mm

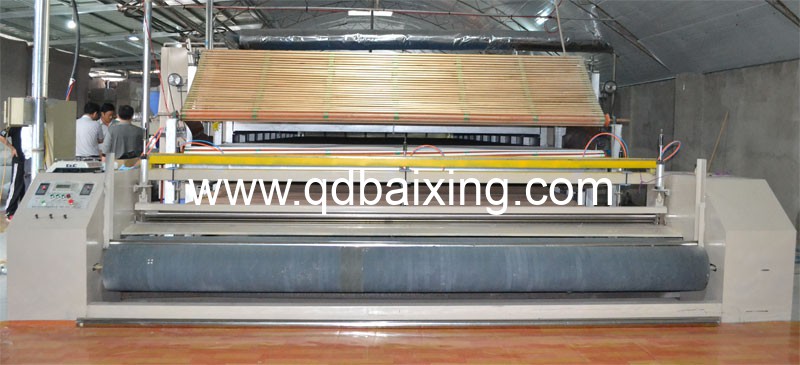

5.PWJ-2mX4m(出網寬度)鋪網機
該機按照國外同類產品設計,機架采用6rnm鋼板折彎而成,鋪網簾之問加補償電機,減少纖網牽伸。往復換向用變頻控制,沖擊力小,能自動緩沖平衡換向,并配有多段速控制。底簾可調節升降,使棉網能按照所需要的單位克重均勻鋪疊到底簾上,供下4道工序使用。斜簾、半簾和大車平簾用高檔優質皮簾,底簾和環簾為木簾子。
主要技術參數:
(1) 輸入簾寬度:2000mm
(2) 輸出簾寬度:4000mm
(3)功率:7.5kw
(4) 鋪網速度:45m/min
(5) 最大加工厚度:80mm

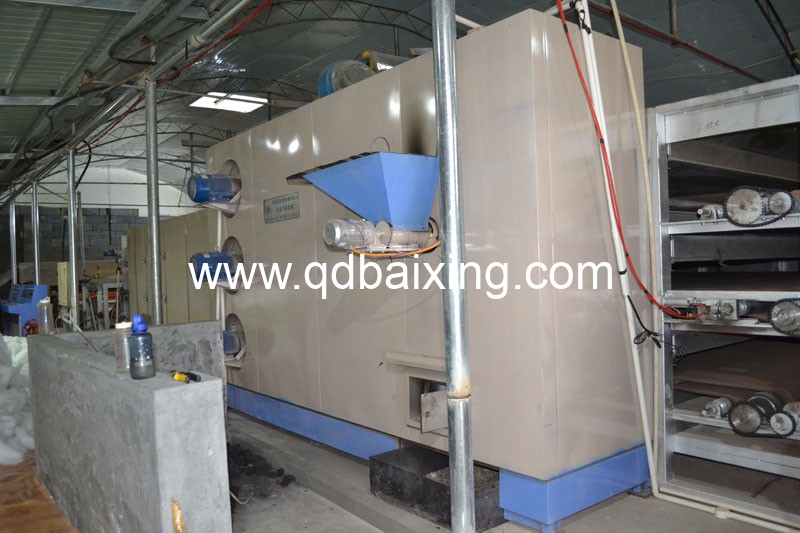

6.PWJ-3.8mx8m(高溫區長度)硬質棉烘房 1臺
新型節能燃煤烘房,兩個30萬大譬的節能燃煤爐分別供應六層風道,由兩個7.5KW的風機和4個2.2KW的引風機,上下對吹,熱風流通,節約能源,降低成本。機架用100方管和4#、5撐角鋼組成,保溫板用1.2mm冷板制造而成,風道吹風口采用梅花形沖孔、插片式,便于拆卸和清理,還有導網輥。風機門用3mm鋼板制成,堅固耐用,側門板用活動式鉸鏈固定,可以開關,整機保溫門用耐高溫硅橡膠密封。
主要技術參數:
(1)機幅:3800mmx長度8000mm
(2)功率:30kw支,,
(3)加熱方式:30萬大卡節能煤爐
7CJJ-3.8m成卷機 1臺
機架有鋼板焊接而成,縱向三把飛刀分切,橫向一把飛刀由電子計數器控制。并由可移動式結構便于加工棉片。構造簡潔、美觀、大方。
主要技術參數:
(1) 機幅:3800mm
(2) 功率:8kw
四.生產線設備機電配置:
主要軸承:國內名牌
主要電器:正泰電器;
變頻器:臺達或臺安;
電機: 青島天一;
整機為全變頻調速
