棉被胎生產線
工藝流程:開送棉機-梳棉機(梳理機)-鋪網機-針刺機-拉斷機(切斷機)-自動裝套機。

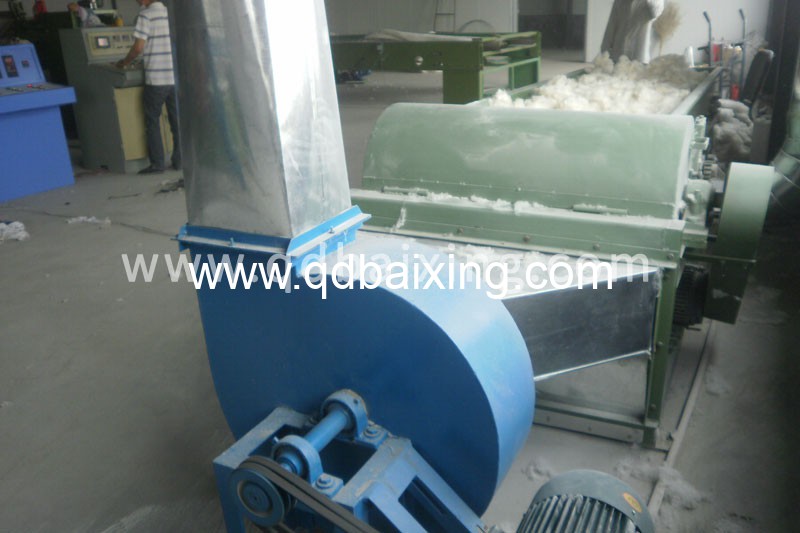

一、開棉送棉機
主要規格及技術特征:
輸送方式:風機輸送;
開松輥直徑及轉速:¢689+44n=331.3r/min;
全機功率:4.75,6.25KW;
生產能力:150-300KG/H;
用途: 該機能對呈塊束的原料進行充分混合、開松、除雜,使其開松成小塊狀纖維,然后經吸風機把得到開松的原料直接輸送到下道工序

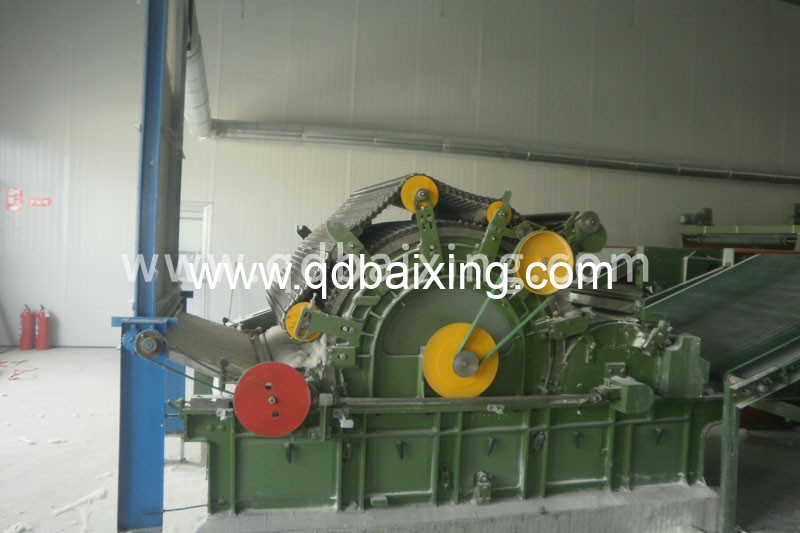

一、梳棉機、風壓面箱
本機用于加工棉纖維和化學纖維.將前道工序送來的棉(化纖)由棉箱供給的棉(化纖)層進行開松分梳除雜。使所有呈卷曲、塊狀的棉團成為基本伸直的單纖維狀態,并在此過程中,除掉清花工序遺留下來的破籽、雜質的短絨。
主要規格及技術特征
機別 右手(站在機前面對道夫)
機幅 1020-1300-1500毫米
剝棉方式 三羅拉,四羅拉用戶自選
錫林工作直徑 Φ1289毫米
錫林速度(選用) 330轉/分 360轉/分
道夫工作直徑 Φ707毫米
道夫速度 8-60裝/分
電動機 主電動機 5.5KW
道夫電動機 1.1KW
占地面積(長*寬) 4500*2400毫米
重量 5.2噸
生產能力 30-50公斤/小時
二、鋪網機
?本機用于將梳理完的棉絮鋪成一定厚度和寬度供下道工序使用。
?完全采用國外機體結構,主架為折板結構,具有足夠的強度和穩定性。軌道防漏油,直立、橫面厚分別δ8㎜,δ6㎜。
?鋪網設有分段獨立變頻控制,保證纖網質量均勻平整。
?傳動電機全部采用變頻調速。
?鋪網機總高度1540mm,底簾可調高度500㎜。
?鋪網機底簾、輸入簾全部采用木簾或皮簾。
?鋪網機與鋪網機中心距根據客戶原有設備(梳棉機)開擋而定。
?底簾用絲桿自動升降,鋪網機出口裝有預壓棉輥,
?輸入簾寬度:1200-1700㎜
?輸出簾寬度:2800㎜
?輸出簾速度:1~8m/min可調
?輸入簾速度:10~30m/min可調
纖網不均率:≤5%(左、中、右三點)
?單機總功率9KW
三、針刺機、自動拉斷機
針刺機:機架內擋幅寬: 3050㎜
?布針密度: 3200枚/米
?環氧樹脂面板寬度: 250㎜
?環氧樹脂面板長度:2850㎜
?刺針長度90mm(三角區0.65mm)
?有效布針長度:2800㎜
?針刺動程: 65㎜
?針刺頻率:600次/分(空載)
?主電機7.5kw變頻調速
?進料電機1.1kw變頻調速直靠70型50:1蝸輪箱, 出料電機1.5kw變頻調速直靠80型50:1蝸輪箱
?單機總功率:10.1kw、
280拉斷機:四根φ130涂膠輥
?拉斷輥后面配皮板輸松簾寬度(2800*周長8000)一頂
?拉斷電機2.2KW-6、傳動電機1.5KW、單機總功率3.7KW。
六、棉被自動裝套機
產品用途
該機適用于滌綸短纖、三維中空、羊毛、棉花等纖維、生產被褥、枕芯、床上用品。
產品規格
產品凈寬:2500mm
產品規格:100-600g/㎡
產量:50-100kg/h
總功率: 10kw
七、網絮棉生產線
生產線分為四大部分:
一、鋪棉部分:與A186F型梳棉機配套,將梳棉機梳出的棉網均勻折疊,鋪設至所須的寬度及厚度,經加壓后送至下道工序。
二、網紗部分:將棉胎表面豎斜交叉網紗(共三層,豎一層,斜二層)。每圍一層斜紗有兩個小磨將紗定型。網紗過程采用先進的挑紗技術,使網紗更均勻,棉胎更松。
三、斷紗、包邊部分:自動切斷、包邊(兩邊包)。
四、磨盤定型部分:將棉紗與棉胎纖維磨合粘牢、起球,增加棉胎強度。采用四個磨盤,將棉胎每面磨兩次,使棉胎磨合更牢,起球更多,強度更高。
七、蠶絲梳理機:
本機適用于蠶絲、化纖長絲、粘膠長絲、梳理成網、密度均勻、橫縱拉力強雜質少等特點。
主要規格:
1、機幅1020毫米-1500毫米
2、產量20-50KG/臺/小時
3、功率5.5KW
4、剝棉方式:斬刀、羅拉2種
