針刺棉設備
BX-300型針刺棉生產線簡介
一、生產線各項指標:
產品凈寬:2600mm
產品克重:80-600/m
生產能力:20Kg/h(以6D -級品為原料,考核梳棉機產量)
二、 生產線工藝流程
開松機一給棉機一梳理機一鋪網機一針刺機一成卷機
三、生產線各單機技術參數及性能指標
1、開松機一臺
用途特點:各種捆包纖維均可混合開松,并經風機輸入下道工序使用。機架由lOmm厚優質碳素鋼板結合槽鋼焊接而成,經定性處理完全消除引力。開松錫林采用梳針釘板,釘板材料為層壓木板。附裝強力磁鐵吸除金屬雜質。喂入水平簾為木簾,寬度800mm,周長4700mm.給棉羅拉直徑70mm,上下一對表面為溝槽,上羅拉彈簧加壓。梳棉風機為高速離心風機。配套風管及蝦米彎,風管直徑200mm材料為PVC.
控制方式:風機與錫林常開。喂入電機與開松錫林電機連鎖,喂入配置正反轉,喂入簾的喂入量有給棉激光電控制。
機幅:lOOOmm
錫林直徑:700mm
產量:50-220kg/h
功率:主傳送185KW-4級(臥式),喂入羅拉l.lkw-6級(臥式)配WPA70型60:l渦輪箱,風機3.OKW-4級(立式)總功率:18.3KW

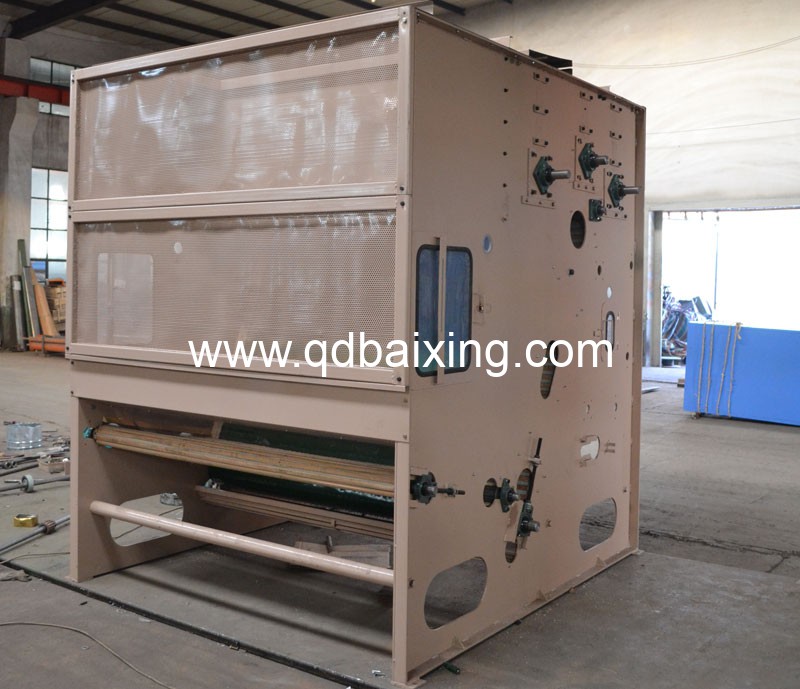

2、BXG180型給棉機一臺
用途特點:將丌松纖維進一步混合,輸送出均勻的棉層供下道工序。二道光電定量控制兼振動板,給棉量均勻準確。棉倉內的纖維由角釘簾(寬1640×周長4000)輸送。進棉木簾(寬1640×周長1 550),出棉木簾(寬1 640×周長2850)
機幅:1670mm外形尺寸寬2200×高2280,前打手、斜釘簾2.2KW-4級(立式)配WPDA100型15:1渦輪箱變頻控制。后打手、振動板1.5KW-6級。斜釘簾頂部裝有強力磁棒改成活動的便于清除雜質。斜釘簾與前打手的落棉板處裝有強力磁鐵并且外擋棉板活動的便于清除磁鐵上的雜質。前打手直徑270mm表面三根釘棒螺絲而定。總功率:3.7KW

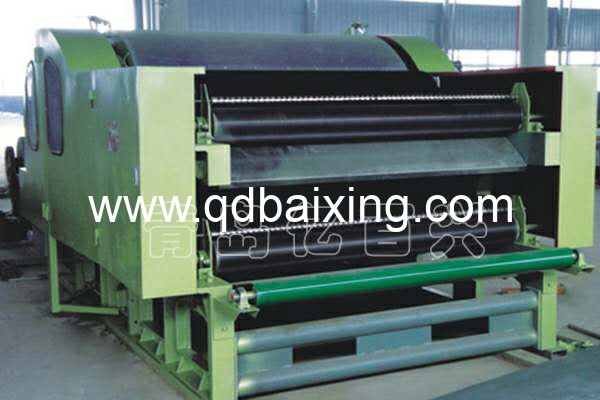

3、BXS-185型雙錫林道夫帶雜亂梳理機(主錫林直徑1230)
用途特點:適合于將滌綸,丙綸,維綸,雙組份化學纖維等纖維高速梳理成網。雙錫林梳理、雙道夫雙雜亂(道夫與雜亂及剝棉羅拉一機傳動)出棉,出棉部分帶有輸出皮簾(寬1640×周長1640-寬1640×周長1830);采用羅拉剝棉;四根喂棉羅拉包纏金屬真不,分上、下二組配對(變頻傳動),羅拉裝有防金屬保護裝置,并具有自停報警倒車功能,喂入木簾(寬1640×周長1310)。漏底為不銹鋼。所有輥筒經定型處理,精密加工而成。徑向跳動≤0.05mm。
主錫林直徑:1230mm 鑄件
工作輥直徑:165mm 無縫鋼管
剝毛輥直徑:86mm 無縫鋼管
雜亂輥直徑:295mm 無縫鋼管
道夫直徑:492mm 鑄件
刺輥直徑:295mm 無縫鋼管
幅寬:1850mm
胸錫林直徑:850mm
功率:錫林18.5KW(變頻控制,變頻器15KW),道夫2.2LW-級配WPDA100型20:1(變頻控制,變頻器3.7KW),羅拉1.5KW擺線針輪87.1(變頻控制)。胸錫林電機7.5KW總功率:34.2KW

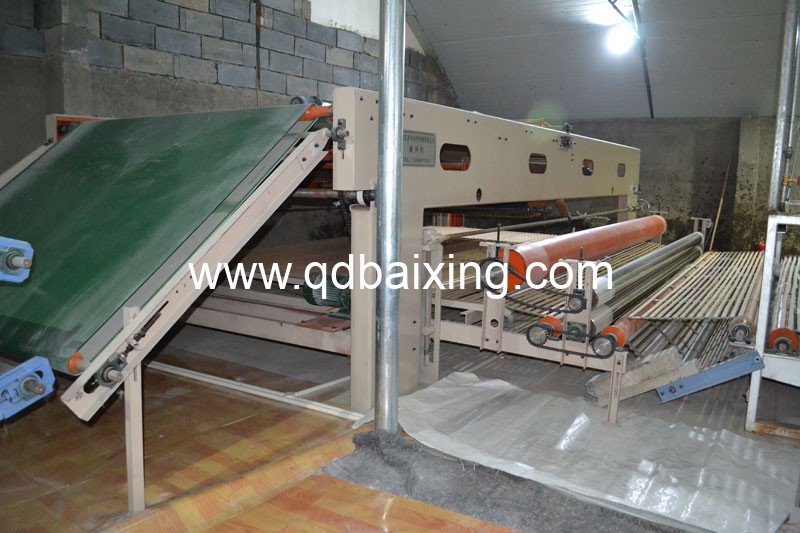

4、BXP320型交叉鋪網機一臺
用途特點:將梳棉機的纖維網均勻折疊,鋪設至所需的寬度及厚度,經對輥加壓后送至下道工序使用。各鋪網簾單獨傳動,便于調節;反復換向采用變頻控制,往復傳動采用鏈條,導毛輥采用鏈條傳動。底簾渦輪箱(手動)升降。所有軸承均采用帶鎖定套。機架高度1750mm(標準型)機架采用6 8mm厚優質炭素鋼板折彎而成。輸入簾寬:2000mm輸入斜簾為防靜電皮簾(寬2000×周長3860),輸入平簾為防靜電皮簾(寬2000×周長4630),環簾(木簾寬2000×長度6100)。大車平簾(木簾寬2000×長度4200),底簾(木簾寬3800×長度9800)。
鋪網速度:≤40m/min
幅寬:輸入簾2000mm,輸出簾3800mm
功率:斜簾1.5KW-4級配WPDA80型10:1渦輪箱(變頻控制),環簾1.5KW-4級配WPDA80型10:1渦輪箱(變頻控制),往復3KW擺線針輪11:1(變頻控制),底簾傳動2.2KW-4級配WPDA100型50:1渴輪箱(變頻控制)。

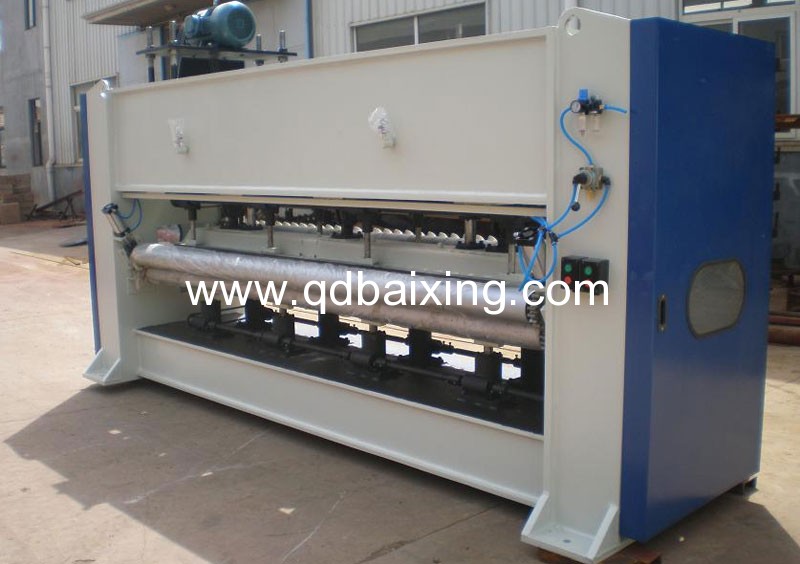

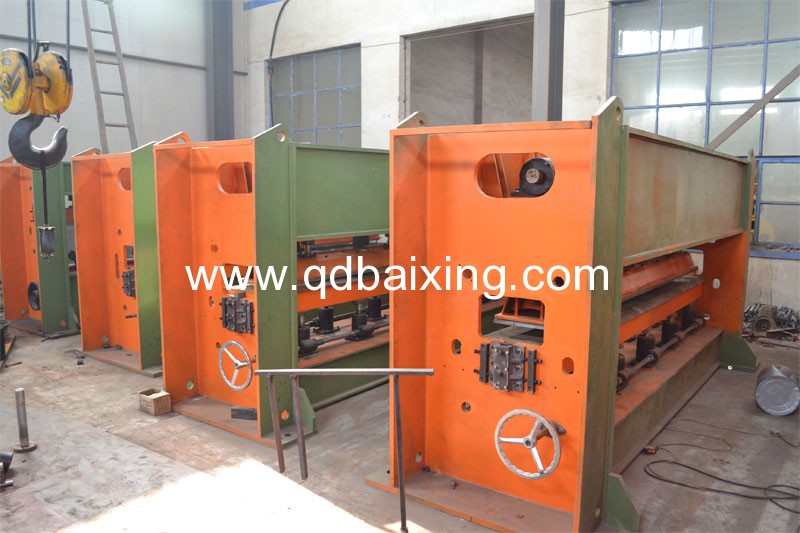

5、BX2-320型(中速)預針刺機一臺
動程:70mm注:連桿中心距為465mm布針密度:3200枚、米×有效長度3200mm,布針形式雜亂無規則(電腦打孔)。
幅寬:3200mm,上植針板材料為鋁鎂合金板(雙面板),底針板針孔為錐孔,剝網板底針板材料為錳鋼(厚度lOmm),表面電鍍。
機器形式:四連桿三導柱,主軸70mm45鋼調質精車后精磨,自制加厚軸殼,五檔底針梁渦輪箱(手輪調節)底針梁升降箱為高速用升降箱、五檔剝網板渦輪箱升降(手輪調節),所有大梁定性處理。進網導網片支持、進網輥165mm,出料為平輥出棉鋼制輥筒(輥筒電鍍),進網輥彈簧加壓。主軸軸承采用無錫托林頓,偏心盤軸承采用瓦房店。機架兩側板30mm厚優質炭素鋼板,大梁橫筋采用6 25mm厚優質碳素鋼板。
頻率:0-600次/min
功率:主電機11KW變頻電機控制(變頻器11KW),進出網輥(單獨控制)1.5KW-4級配WPDA80型50:1渦輪箱(變頻控制)。
6、BX2-310型(中速)倒刺機一臺
動程:40mm注:連桿中心距為435mm
布針密度:5800枚/米×有效長度3100mm,布針形式雜亂無規則(電腦打孔)
幅寬:3100mm,植針板材料為鋁鎂合金板(雙面板),底針板針孔為錐孔,剝網板底針板材料為錳鋼(厚度lOmm),表面電鍍。
機器形式:四連桿三導柱,主軸70mm45鋼調質精車后精磨,自制加厚軸殼,五檔底針梁渦輪箱(手輪調節)底針梁升降箱為高速用升降箱、五檔剝網板渦輪箱升降(手輪調節),所有大梁定性處理。進網為單輥,出料為平輥出棉,鋼制輥筒(輥筒電鍍),進網輥彈簧加壓。主軸軸承采用無錫托林頓,偏心盤軸承采用瓦房店。機架兩側板30mm厚優質炭素鋼板,大梁橫筋采用6 25mm厚優質碳素鋼板。
頻率:0-650次/min
功率:主電機11KW變頻電機控制(變頻器11KW),進出網輥1.5KW-4級配WPDA80型50:1渦輪箱變頻控制。

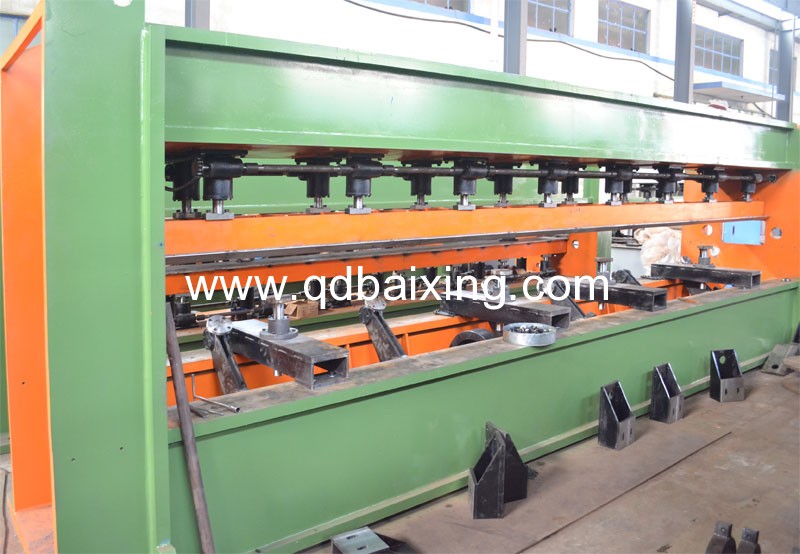

7、BX2-300型(中速)主刺機
動程:40mm注:連桿中心距為445mm
布針密度:6000枚/米×有效長度3800mm,布針形式雜亂無規則(電腦打孔)
幅寬:3000mm,植針板材料為鋁鎂合金板(雙面板),底針板針孔為錐孔,剝網板底針板材料為錳鋼(厚度lOmm),表面電鍍。
機器形式:四連桿三導柱,主軸70mm45鋼調質精車后精磨,自制加厚軸殼,五檔底針梁渦輪箱(手輪調節)底針梁升降箱為高速用升降箱、五檔剝網板渦輪箱升降(手輪詞節),所有大梁定性處理。進網為單輥,出料為平輥出棉,鋼制輥筒(輥筒電鍍)。豐軸軸承采用無錫托林頓,偏心盤軸承采用瓦房店。機架兩側板30mm厚優質炭素鋼板,大梁橫筋采用6 25mm厚優質碳素鋼板。
頻率:0-650次/min
功率:豐電機11KW變頻電機控制(變頻器11KW),進出網輥1.5KW-4級配WPDA80型50:1渦輪箱變頻控制。

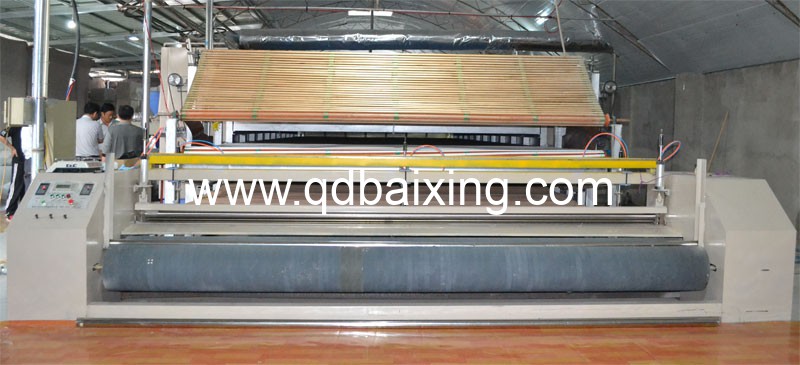

8、BXJ-290型卷取機一臺
幅寬:2900mm
三把縱向硬切刀,切刀軸洲頭加至直徑40mm,中問加撐,托輪為橡膠輪。切刀形式為下切刀。對輥送料。
收卷輥為350mm
功率:主電機1.5KW-4級配WPDA80型50:l渦輪箱。手拉橫切。
注:配套電柜。
